راهنمای جامع رله میشو : خرید هوشمندانه رله

مقدمه: چرا انتخاب رله مناسب، قلب تپنده هر مدار الکترونیکی است؟

در این مقاله قصد داریم درباره رله میشو صحبت کنیم در مقالات قبلی درباره ترمینال های روبردی و آی جی بی تی ها با شما خوانندگان و دنبال کنندگان مدیا لایت صحبت کردیم پس با مدیا لایت سایت تخصصی خرید قطعات الکترونیک همراه باشید تا درباره رله های میشو بیشتر اطلاعات کسب کنید. در دنیای پیچیده و به هم پیوسته الکترونیک، قطعاتی وجود دارند که با وجود ابعاد کوچک و ظاهر ساده، نقشی حیاتی و غیرقابل انکار ایفا می‌کنند. این قطعات، قهرمانان گمنام مدارهای الکتریکی هستند که بدون آن‌ها، بسیاری از فناوری‌هایی که روزانه با آن‌ها سروکار داریم، از کار خواهند افتاد. رله‌ها، بدون شک، در صدر لیست این اجزای کلیدی قرار دارند. آن‌ها به عنوان کلیدهای هوشمند و قابل کنترل، پلی میان دنیای ظریف و کم‌توان مدارهای فرمان (مانند میکروکنترلرها و PLCها) و دنیای پرقدرت بارهای الکتریکی (مانند موتورها، هیترها و سیستم‌های روشنایی) ایجاد می‌کنند. انتخاب یک رله، فراتر از یک تصمیم فنی ساده، یک سرمایه‌گذاری استراتژیک بر روی پایداری، ایمنی و طول عمر کل سیستم است. یک رله نامناسب یا بی‌کیفیت می‌تواند منجر به عملکرد نامنظم، خرابی‌های پی‌درپی و حتی آسیب‌های جبران‌ناپذیر به تجهیزات گران‌قیمت شود. اینجاست که اهمیت انتخاب یک برند معتبر و قابل اعتماد، که کیفیت را سرلوحه کار خود قرار داده، آشکار می‌شود. این راهنمای جامع، نه تنها به تشریح دنیای شگفت‌انگیز این قطعات الکترومکانیکی می‌پردازد، بلکه شما را با یکی از پیشتازان جهانی در این صنعت، یعنی برند میشو (Meishuo)، آشنا می‌کند. در ادامه، با بررسی عمیق اصول کارکرد، ساختار فنی، تنوع محصولات و مزیت‌های رقابتی این برند، درخواهیم یافت که چرا مهندسان و تولیدکنندگان برجسته در سراسر جهان، برای تضمین کیفیت و اطمینان در پروژه‌های خود، به این نام اعتماد می‌کنند.

رله چیست؟ سفری به دنیای کلیدهای هوشمند الکترومکانیکی

رله در بنیادی‌ترین تعریف خود، یک کلید الکتریکی است که عملکرد آن توسط یک سیگنال الکتریکی دیگر کنترل می‌شود، نه با فشار فیزیکی دست انسان. این قابلیت منحصربه‌فرد، به رله‌ها اجازه می‌دهد تا با استفاده از یک جریان الکتریکی بسیار ضعیف در یک مدار (مدار فرمان)، یک مدار دیگر با جریان و ولتاژ بسیار بالاتر (مدار قدرت) را قطع و وصل کنند. این ویژگی، دو مزیت اساسی را به همراه دارد: اول، ایزولاسیون الکتریکی کامل بین مدار حساس کنترل‌کننده و مدار پرقدرت بار، که از آسیب رسیدن به قطعات الکترونیکی گران‌قیمت جلوگیری می‌کند. دوم، قابلیت تقویت‌کنندگی، به این معنا که یک سیگنال کوچک می‌تواند یک بار بزرگ را کنترل کند، که این امر رله را به نوعی تقویت‌کننده تبدیل می‌کند.4 این قطعه که برای اولین بار در سال ۱۸۳۵ توسط جوزف هنری اختراع شد، در ابتدا برای تکرار و تقویت سیگنال‌های ضعیف در خطوط تلگراف استفاده می‌شد، اما امروزه به یکی از ارکان اصلی در مدارهای الکترونیکی، سیستم‌های اتوماسیون صنعتی، لوازم خانگی و صنعت خودروسازی تبدیل شده است.5 درک عمیق ساختار و نحوه عملکرد این قطعه، کلید انتخاب صحیح و استفاده بهینه از آن در هر پروژه‌ای است.

اصول کارکرد: جادوی الکترومغناطیس در خدمت کنترل مدار

اساس کار رله‌های الکترومکانیکی، که رایج‌ترین نوع رله‌ها هستند، بر پایه یک پدیده فیزیکی ساده اما قدرتمند استوار است: القای الکترومغناطیسی هنگامی که یک جریان الکتریکی از یک سیم‌پیچ عبور می‌کند، یک میدان مغناطیسی در اطراف آن ایجاد می‌شود. با پیچاندن این سیم‌پیچ به دور یک هسته از جنس آهن نرم، این میدان مغناطیسی متمرکز و تقویت شده و یک آهنربای الکتریکی موقت (الکترومگنت) ساخته می‌شود. این آهنربای الکتریکی، بخش اصلی مدار فرمان رله را تشکیل می‌دهد.4 زمانی که ولتاژ کنترلی (که می‌تواند DC یا AC باشد) به دو سر این سیم‌پیچ اعمال می‌شود، هسته آهنی خاصیت مغناطیسی پیدا کرده و یک قطعه فلزی متحرک به نام آرمیچر  را با قدرت به سمت خود جذب می‌کند. این حرکت مکانیکی آرمیچر، مستقیماً به یک یا چند کنتاکت (تیغه) فلزی منتقل می‌شود و وضعیت آن‌ها را تغییر می‌دهد؛ یعنی کنتاکت‌هایی که در حالت عادی باز بودند را می‌بندد و کنتاکت‌هایی که بسته بودند را باز می‌کند. با قطع شدن ولتاژ از سیم‌پیچ، میدان مغناطیسی از بین رفته و یک فنر کوچک، آرمیچر و کنتاکت‌ها را به حالت اولیه خود بازمی‌گرداند.4 این فرآیند ساده، یعنی تبدیل انرژی الکتریکی به میدان مغناطیسی و سپس به حرکت مکانیکی، جوهره اصلی عملکرد یک رله الکترومکانیکی است که به آن اجازه می‌دهد با دقتی بالا، مدارهای مختلف را کنترل نماید.

آشنایی بیشتر با برند قطعات الکترونیکی سمیکرون در سایت تخصصی مدیالایت

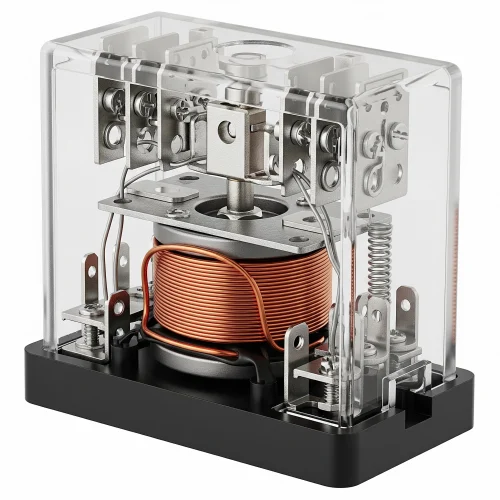

آناتومی یک رله: از بوبین تا کنتاکت‌ها

برای درک کامل قابلیت‌های یک رله، آشنایی با اجزای داخلی آن ضروری است. هر رله الکترومکانیکی از چندین بخش کلیدی تشکیل شده است که هماهنگی آن‌ها با یکدیگر، عملکرد دقیق دستگاه را تضمین می‌کند. این اجزا به طور کلی به دو بخش اصلی تقسیم می‌شوند: مدار ورودی یا فرمان که سیگنال کنترلی را دریافت می‌کند و مدار خروجی یا قدرت که وظیفه کلیدزنی بار را بر عهده دارد.

• کویل یا بوبین : این بخش که از یک سیم مسی بلند و نازک پیچیده شده به دور یک هسته آهنی تشکیل شده، قلب مدار فرمان رله است. با اعمال ولتاژ به دو سر آن، میدان مغناطیسی لازم برای فعال شدن رله ایجاد می‌شود.
• هسته آهنی : این قطعه که در مرکز بوبین قرار دارد، وظیفه متمرکز کردن و تقویت میدان مغناطیسی تولید شده توسط کویل را بر عهده دارد تا نیروی جاذبه کافی برای حرکت آرمیچر فراهم شود.
• یوغ (Yoke): یک قاب فلزی ثابت که هسته آهنی و بوبین را در جای خود نگه می‌دارد و به تکمیل مدار مغناطیسی کمک می‌کند.
• آرمیچر : یک قطعه فلزی متحرک که به صورت لولایی نصب شده و با ایجاد میدان مغناطیسی توسط بوبین، به سمت هسته جذب می‌شود. این حرکت مکانیکی آرمیچر است که باعث جابجایی کنتاکت‌ها می‌شود.
• کنتاکت‌ها : این تیغه‌های فلزی، بخش کلیدزنی رله هستند و وظیفه قطع و وصل کردن مدار قدرت را بر عهده دارند. جنس این کنتاکت‌ها معمولاً از آلیاژهای نقره است تا هدایت الکتریکی بالا و مقاومت کمی در برابر جرقه‌های ناشی از کلیدزنی (آرک) داشته باشند. کنتاکت‌ها به سه پایه اصلی متصل هستند:

• پایه مشترک : ترمینال متحرک که سیگنال ورودی مدار قدرت به آن متصل می‌شود و بین دو پایه دیگر سوئیچ می‌شود.
• پایه در حالت عادی باز: در حالت غیرفعال بودن رله (بدون ولتاژ در بوبین)، این کنتاکت از پایه مشترک جدا است و مدار باز است. با فعال شدن رله، این کنتاکت به پایه مشترک وصل می‌شود.
• پایه در حالت عادی بسته : در حالت غیرفعال بودن رله، این کنتاکت به پایه مشترک متصل است و مدار بسته است. با فعال شدن رله، این کنتاکت از پایه مشترک جدا می‌شود.

• فنر : این فنر کوچک وظیفه دارد تا پس از قطع ولتاژ بوبین و از بین رفتن میدان مغناطیسی، آرمیچر و کنتاکت‌ها را به سرعت به حالت اولیه و عادی خود بازگرداند.

زبان تخصصی رله‌ها: آشنایی با اصطلاحات کلیدی

برای انتخاب و استفاده صحیح از رله‌ها، لازم است با زبان فنی و اصطلاحات رایج در دنیای این قطعات آشنا شویم. یکی از مهم‌ترین دسته‌بندی‌ها بر اساس تعداد “قطب‌ها” (Poles) و “مسیرها” (Throws) است که ساختار کنتاکت‌های رله را توصیف می‌کند. درک این اصطلاحات به شما کمک می‌کند تا به سرعت رله‌ای با قابلیت کلیدزنی مناسب برای کاربرد مورد نظر خود را پیدا کنید.

• Pole (قطب): به تعداد مدارهای مستقلی که یک رله می‌تواند به طور همزمان سوئیچ کند، اشاره دارد. هر قطب دارای یک پایه مشترک (COM) است.
• Throw (مسیر): به تعداد موقعیت‌ها یا خروجی‌هایی که هر قطب می‌تواند به آن متصل شود، اشاره دارد.

با ترکیب این دو مفهوم، متداول‌ترین انواع رله‌ها به شرح زیر تعریف می‌شوند:

• SPST (Single Pole, Single Throw – تک قطب، تک مسیره): این ساده‌ترین نوع رله است که مانند یک کلید روشن/خاموش معمولی عمل می‌کند. دارای یک قطب (یک پایه COM) و یک مسیر (یک پایه NO یا NC) است. این رله تنها می‌تواند یک مدار را قطع یا وصل کند.
• SPDT (Single Pole, Double Throw – تک قطب، دو مسیره): این رایج‌ترین و پرکاربردترین نوع رله است. دارای یک قطب (یک پایه COM) و دو مسیر (یک پایه NO و یک پایه NC) است. این ساختار به رله اجازه می‌دهد تا یک مدار را بین دو مسیر مختلف جابجا کند، که برای کاربردهای انتخاب سیگنال یا معکوس کردن جهت موتور بسیار مفید است.
• DPST (Double Pole, Single Throw – دو قطب، تک مسیره): این رله معادل دو رله SPST است که در یک بدنه قرار گرفته و با یک بوبین مشترک فعال می‌شوند. این نوع رله برای قطع و وصل همزمان دو مدار جداگانه، مانند فاز و نول در یک بار AC، استفاده می‌شود.DPDT (Double
• Pole, Double Throw – دو قطب، دو مسیره): این رله معادل دو رله SPDT است که با یک بوبین مشترک کنترل می‌شوند. این ساختار پیچیده‌تر، قابلیت‌های کنترلی بالایی را فراهم می‌کند، مانند کنترل همزمان دو بار مجزا بین دو مسیر یا معکوس کردن قطبیت در موتورهای DC برای تغییر جهت چرخش.

با تسلط بر این مفاهیم پایه‌ای، شما قادر خواهید بود دیتاشیت‌ها و مشخصات فنی رله‌ها را به درستی تفسیر کرده و با اطمینان بیشتری قطعه مناسب پروژه خود را انتخاب نمایید. این دانش، پایه و اساس درک ویژگی‌های پیشرفته و مزایای محصولات باکیفیتی مانند تولیدات شرکت میشو است.

معرفی برند میشو (Meishuo): پیشرو در نوآوری و کیفیت جهانی

در بازار جهانی قطعات الکترونیکی که مملو از تولیدکنندگان مختلف است، انتخاب یک برند که ترکیبی از نوآوری، کیفیت ساخت بی‌نقص و قابلیت اطمینان بلندمدت را ارائه دهد، یک چالش اساسی است. شرکت فناوری الکتریک میشو (Zhejiang Meishuo Electric Technology Co., Ltd)، نامی است که در طول سال‌ها فعالیت خود توانسته است به عنوان یک معیار طلایی در صنعت تولید رله مطرح شود. این شرکت صرفاً یک تولیدکننده نیست، بلکه یک مجموعه فناوری‌محور است که با سرمایه‌گذاری هنگفت در تحقیق و توسعه و پایبندی به سخت‌گیرانه‌ترین استانداردهای کیفی، محصولاتی را به بازار عرضه می‌کند که نه تنها نیازهای امروز صنایع را برآورده می‌سازند، بلکه برای چالش‌های آینده نیز آماده‌اند. انتخاب محصولات این برند، به معنای انتخاب آرامش خاطر و اطمینان از عملکرد بی‌وقفه سیستم شماست.

تاریخچه‌ای از تعهد: از تأسیس در سال ۲۰۰۷ تا تبدیل شدن به یک غول صنعتی

سفر شرکت میشو در فوریه سال ۲۰۰۷ آغاز شد و از همان ابتدا، با یک چشم‌انداز روشن برای تبدیل شدن به یک رهبر جهانی در تولید قطعات کنترلی و ایمنی الکترونیکی، مسیر خود را پیمود.11 این شرکت با تکیه بر نوآوری مستمر در سیستم‌ها، فناوری و مدیریت، به سرعت از یک شرکت داخلی به یک بازیگر قدرتمند در عرصه بین‌المللی تبدیل شد. امروزه، میشو با بیش از ۱۷ سال تجربه، به عنوان یکی از برترین تولیدکنندگان رله در چین و جهان شناخته می‌شود.13 گستردگی و مقیاس عملیات این شرکت خود گویای موفقیت آن است: یک مجتمع تولیدی مدرن به مساحت ۴۵,۰۰۰ متر مربع، نیروی انسانی متخصص متشکل از بیش از ۷۰۰ کارمند که بیش از ۱۰۰ نفر از آن‌ها در بخش تحقیق و توسعه  فعالیت می‌کنند، و حضوری چشمگیر در بیش از ۹۰ کشور جهان، همگی نشان از یک زیرساخت صنعتی قدرتمند و یک شبکه توزیع جهانی دارند. نقطه عطف مهم در تاریخ این شرکت، عرضه موفق سهام آن در بورس GEM بود که نه تنها نشان‌دهنده ثبات مالی و شفافیت عملکردی آن است، بلکه سرمایه لازم برای توسعه و نوآوری‌های آینده را نیز تضمین می‌کند.12 این تاریخچه، داستانی از رشد، تعهد و دستیابی به جایگاهی ممتاز در یک صنعت بسیار رقابتی است.

فلسفه کیفیت میشو: سرمایه‌گذاری در تحقیق، توسعه و استانداردهای جهانی

وجه تمایز اصلی میشو از بسیاری از رقبای خود، فلسفه عمیق و سازش‌ناپذیر آن در قبال کیفیت است. این شرکت کیفیت را نه به عنوان یک شعار، بلکه به عنوان یک فرآیند مهندسی‌شده و دقیق در تمامی مراحل، از طراحی تا تولید و آزمایش نهایی، در نظر می‌گیرد. یکی از ستون‌های اصلی این فلسفه، سرمایه‌گذاری عظیم در تحقیق و توسعه است. با تخصیص سالانه بیش از ۴.۵ میلیون دلار به بخش R&D و ثبت بیش از ۹۹ اختراع، میشو همواره در لبه فناوری حرکت کرده و محصولاتی نوآورانه را به بازار عرضه می‌کند. این تعهد به نوآوری با استفاده از پیشرفته‌ترین فناوری‌های تولید و تجهیزات تمام‌ اتوماتیک تکمیل می‌شود. خطوط تولید این شرکت از بالاترین درجه اتوماسیون در صنعت رله چین برخوردار هستند که این امر منجر به ثبات کیفی فوق‌العاده، کاهش خطای انسانی و افزایش بهره‌وری می‌شود. علاوه بر این، میشو در انتخاب مواد اولیه نیز وسواس خاصی به خرج می‌دهد و تنها از تامین‌کنندگان معتبر جهانی مانند Elektrisola برای سیم‌های مسی و FUDA برای کنتاکت‌های نقره‌ای استفاده می‌کند که این خود تضمین‌کننده عملکرد و دوام بالای محصولات نهایی است. اما شاید مهم‌ترین بخش این پازل کیفی، سیستم کنترل کیفیت جامع و سخت‌گیرانه آن باشد. این شرکت دارای آزمایشگاه‌های مجهزی است که به عنوان آزمایشگاه همکار و مورد تایید سازمان‌های معتبر جهانی مانند UL آمریکا و TUV آلمان فعالیت می‌کنند و همچنین دارای گواهینامه ملی CNAS چین است. این بدان معناست که محصولات میشو تحت شدیدترین آزمون‌های عملکردی و ایمنی قرار می‌گیرند تا اطمینان حاصل شود که هر رله‌ای که از کارخانه خارج می‌شود، بالاترین سطح از قابلیت اطمینان و ثبات را داراست.

گواهینامه‌ها و افتخارات: تاییدی بر یک اعتبار بین‌ المللی

اعتبار یک برند در سطح جهانی، تنها با ادعا به دست نمی‌آید، بلکه نیازمند کسب تاییدیه‌های معتبر از سازمان‌های استاندارد بین‌المللی است. شرکت میشو در این زمینه نیز کارنامه‌ای درخشان دارد و با اخذ مجموعه‌ای کامل از گواهینامه‌های کیفی و مدیریتی، جایگاه خود را به عنوان یک تولیدکننده در کلاس جهانی تثبیت کرده است. محصولات این شرکت دارای گواهینامه‌های معتبری همچون UL (آمریکا)، VDE و TÜV (آلمان)، CQC (چین) و CE (اتحادیه اروپا) هستند. این گواهینامه‌ها تضمین می‌کنند که محصولات میشو با سخت‌گیرانه‌ترین الزامات ایمنی، عملکردی و زیست‌محیطی در بازارهای مختلف جهانی مطابقت دارند. علاوه بر استاندارد‌های محصول، سیستم‌های مدیریتی این شرکت نیز توسط معتبرترین نهادها تایید شده‌اند. اخذ گواهینامه ISO/TS16949، که یک استاندارد بسیار دقیق و خاص برای زنجیره تامین صنعت خودروسازی است، نشان‌دهنده سطح فوق‌العاده بالای کنترل فرآیند و مدیریت کیفیت در این شرکت است. این استاندارد به تنهایی گواهی بر توانایی میشو در تولید محصولاتی با قابلیت اطمینان بسیار بالا برای یکی از پرچالش‌ترین صنایع جهان است. در کنار آن، گواهینامه‌های ISO 9001 (مدیریت کیفیت)، ISO 14001 (مدیریت زیست‌محیطی) و OHSAS 18001 (مدیریت ایمنی و بهداشت شغلی) نیز تعهد همه‌ جانبه این شرکت به تعالی در تمام جنبه‌های کسب‌وکار را به نمایش می‌گذارند. این افتخارات و گواهینامه‌ها، فراتر از چند لوگو بر روی کاغذ، سندی محکم بر اعتبار بین‌المللی و تعهد بی‌چون‌ و چرای میشو به ارائه محصولاتی با بالاترین کیفیت ممکن به مشتریان خود در سراسر جهان است.

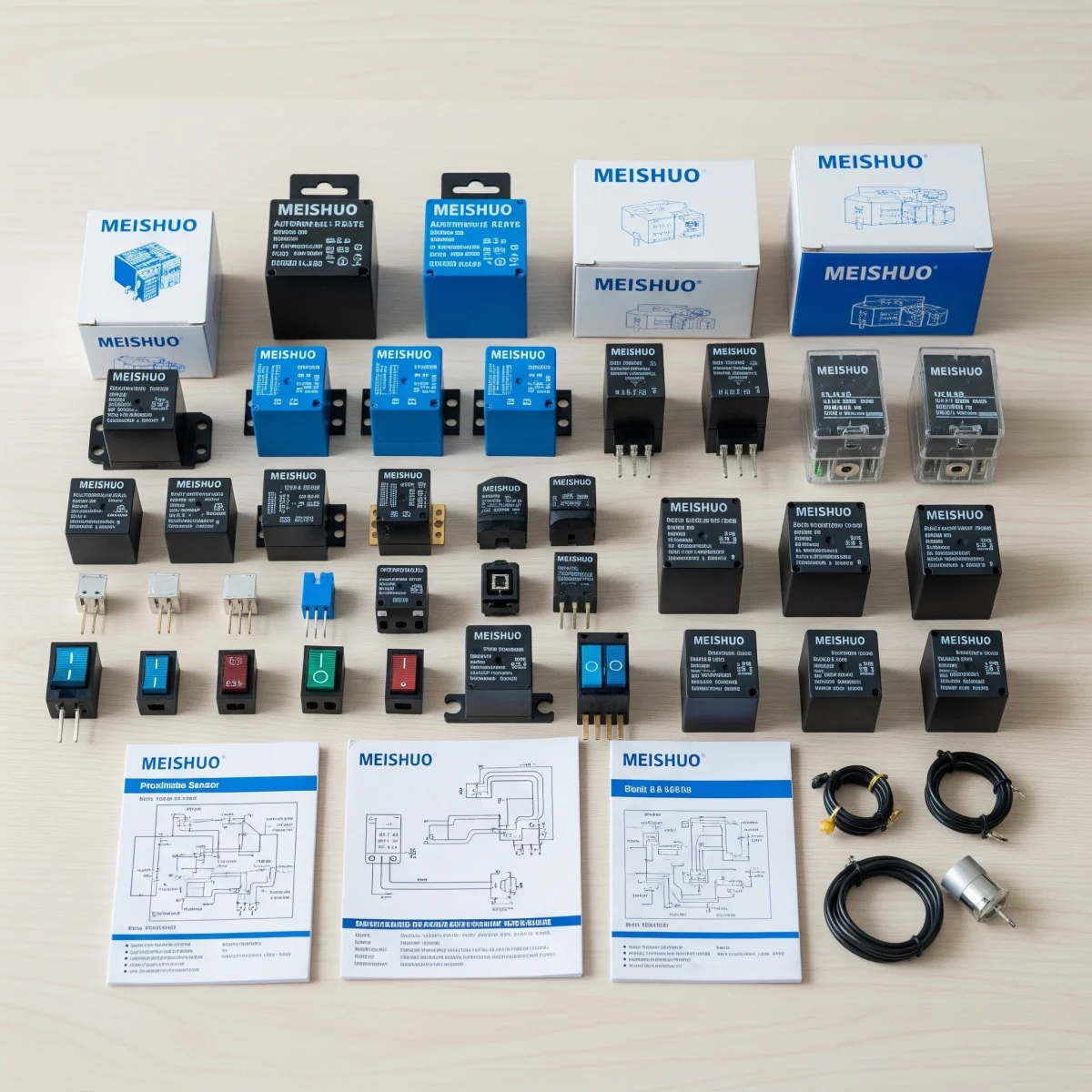

کاوش در دنیای محصولات میشو: راهکاری دقیق برای هر نیاز

یکی از بزرگترین نقاط قوت شرکت میشو، سبد محصولات بسیار گسترده و متنوع آن است که تقریباً هر نیازی را در دنیای کنترل و سوئیچینگ الکتریکی پوشش می‌دهد. این شرکت با درک عمیق از نیازهای صنایع مختلف، از خودروسازی و اتوماسیون صنعتی گرفته تا لوازم خانگی و انرژی‌های نو، اقدام به طراحی و تولید رله‌های تخصصی برای هر کاربرد کرده است. این تنوع به مهندسان و طراحان این امکان را می‌دهد که دقیقاً همان قطعه‌ای را که برای پروژه خود نیاز دارند، با مشخصات فنی بهینه و عملکردی تضمین‌شده، پیدا کنند. در ادامه، به بررسی مهم‌ترین دسته‌بندی‌های محصولات این شرکت می‌پردازیم تا با گستردگی و عمق راهکارهای ارائه شده توسط این برند بیشتر آشنا شویم. این نگاه کلی به شما کمک می‌کند تا به سرعت خانواده محصولی را که با نیاز شما بیشترین تطابق را دارد، شناسایی کنید.

رله‌های خودرویی: قدرت و دوام در سخت‌ترین شرایط

صنعت خودروسازی یکی از سخت‌گیرانه‌ترین محیط‌ها برای قطعات الکترونیکی است. لرزش‌های شدید، تغییرات دمایی گسترده از سرمای زیر صفر تا گرمای طاقت‌فرسای محفظه موتور، و نیاز به قابلیت اطمینان مطلق، چالش‌هایی هستند که هر قطعه‌ای توانایی مقابله با آن‌ها را ندارد. رله‌های خودرویی میشو به طور خاص برای عملکرد بی‌نقص در این شرایط دشوار مهندسی شده‌اند. این رله‌ها برای کنترل بارهای پرجریان در خودرو مانند فن‌های خنک‌کننده رادیاتور، پمپ بنزین، چراغ‌های جلو، استارتر، سیستم تهویه مطبوع و شیشه‌بالابرهای برقی به کار می‌روند. این قطعات با مقاومت بسیار بالا در برابر شوک و لرزش و محدوده دمای کاری وسیع (معمولاً از -40 تا +125 درجه سانتی‌گراد) طراحی شده‌اند تا در تمام فصول و شرایط جاده‌ای، عملکردی پایدار داشته باشند. سری‌های محبوبی مانند MAH، MAB و MAS از جمله محصولات شاخص این دسته هستند. نکته بسیار حائز اهمیت برای بازار ایران، این است که کیفیت و دوام این رله‌ها به قدری بالاست که توسط بزرگترین خودروسازان داخلی مانند ایران خودرو و سایپا دیزل مورد تایید قرار گرفته و در خطوط تولید آن‌ها به طور گسترده استفاده می‌شود. این موضوع، خود به تنهایی گواهی بر اعتبار و کیفیت این محصولات در یکی از پرمصرف‌ترین و حساس‌ترین بخش‌های بازار است.

رله‌های صنعتی و PLC: دقت و اطمینان در قلب اتوماسیون

در دنیای اتوماسیون صنعتی، جایی که دقت، سرعت و قابلیت اطمینان حرف اول را می‌زنند، رله‌ها نقشی حیاتی به عنوان واسطه‌های کنترلی ایفا می‌کنند. رله‌های صنعتی و PLC میشو، به طور خاص برای پاسخگویی به نیازهای این حوزه طراحی شده‌اند. این رله‌ها در تابلوهای برق صنعتی، به عنوان رابط بین خروجی‌های دیجیتال کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) و بارهای خارجی مانند کنتاکتورها، شیرهای برقی (سلونوئیدها) و موتورهای کوچک استفاده می‌شوند. یکی از کاربردهای اصلی آن‌ها، ایزوله کردن خروجی‌های حساس و گران‌قیمت PLC از نویزها و ولتاژهای بالای مدار قدرت است که ایمنی و طول عمر سیستم کنترل را تضمین می‌کند. همچنین، این رله‌ها می‌توانند جریان خروجی ضعیف کارت‌های PLC را تقویت کرده و توان لازم برای راه‌اندازی بارهای بزرگتر را فراهم آورند. میشو با ارائه سری‌های متنوعی مانند MPI و MPM که قابلیت اطمینان بالایی دارند و به خصوص سری MPR با طراحی باریک (Slim) که برای نصب در فضاهای محدود و تابلوهای با تراکم بالای قطعات ایده‌آل است، راهکارهای جامعی برای طراحان سیستم‌های اتوماسیون فراهم کرده است.

رله‌های قدرت و قفل‌شونده (Latching): مدیریت هوشمند انرژی

برای کنترل بارهای الکتریکی سنگین و مدیریت بهینه مصرف انرژی، رله‌های استاندارد همیشه پاسخگو نیستند. شرکت میشو با درک این نیاز، دو خانواده محصول تخصصی را توسعه داده است: رله‌های قدرت و رله‌های قفل‌شونده. رله‌های قدرت، مانند سری‌های MPQ و MPT، برای سوئیچ کردن جریان‌های بسیار بالا در تجهیزات صنعتی سنگین، سیستم‌های تهویه مطبوع مرکزی و لوازم خانگی پرمصرف طراحی شده‌اند. این رله‌ها دارای کنتاکت‌های بزرگ و مستحکم و قابلیت قطع و وصل بارهای القایی و مقاومتی سنگین هستند. از سوی دیگر، رله‌های قفل‌شونده یا لچینگ (Latching)، مانند سری‌های MALC و MALN، یک نوآوری برجسته در زمینه صرفه‌جویی در انرژی محسوب می‌شوند. ویژگی منحصربه‌فرد این رله‌ها این است که برای تغییر وضعیت کنتاکت‌های خود تنها به یک پالس کوتاه ولتاژ نیاز دارند و پس از آن، وضعیت خود را (باز یا بسته) به صورت مکانیکی و بدون نیاز به تغذیه مداوم بوبین، حفظ می‌کنند. این خصوصیت باعث می‌شود که مصرف انرژی آن‌ها در حالت سکون تقریباً صفر باشد، که این امر آن‌ها را به گزینه‌ای ایده‌آل برای کاربردهایی مانند کنتورهای هوشمند برق، سیستم‌های مدیریت ساختمان (BMS) و مدارهای کنترل روشنایی که رله باید برای مدت طولانی در یک وضعیت باقی بماند، تبدیل کرده است.

رله‌های عمومی و مخابراتی: انعطاف‌پذیری در کاربردهای متنوع

علاوه بر کاربردهای تخصصی، طیف وسیعی از پروژه‌ها نیازمند رله‌هایی با عملکرد قابل اعتماد و قیمت مناسب هستند. رله‌های عمومی (General Purpose) میشو، این نیاز را به بهترین شکل برآورده می‌کنند. سری‌های بسیار محبوبی مانند MPA، MPJ و MPL به عنوان اسب‌های کاری همه‌کاره در هزاران دستگاه مختلف، از لوازم خانگی و تجهیزات اداری گرفته تا بردهای آموزشی و پروژه‌های الکترونیکی علاقه‌مندان (DIY)، به کار می‌روند. این رله‌ها با ارائه ترکیبی بهینه از ابعاد مناسب، ظرفیت جریان‌های مختلف و قابلیت اطمینان بالا، یک راهکار استاندارد و اقتصادی برای بسیاری از طراحان هستند. در سوی دیگر این طیف، رله‌های سیگنال یا مخابراتی (Signal/Communication) قرار دارند. این رله‌ها، مانند سری‌های MCA و MCD، برای کاربردهای بسیار حساس و دقیق طراحی شده‌اند که در آن‌ها نیاز به سوئیچ کردن سیگنال‌های الکتریکی با ولتاژ و جریان بسیار پایین (در حد میلی‌آمپر) وجود دارد. این رله‌ها با مصرف توان بوبین بسیار کم، حساسیت بالا، ابعاد مینیاتوری و سرعت سوئیچینگ مناسب، برای استفاده در تجهیزات مخابراتی، سیستم‌های اندازه‌گیری دقیق، تجهیزات پزشکی و مدارهای انتقال داده ایده‌آل هستند.



چرا میشو انتخابی برتر است؟ تحلیل فنی و مقایسه‌ای





صرفاً داشتن یک سبد محصولات متنوع برای کسب جایگاه برتر در بازار کافی نیست. آنچه یک برند را از دیگران متمایز می‌کند، تعهد عمیق به کیفیت در تمامی جنبه‌های فنی محصول است؛ از خلوص مواد اولیه گرفته تا دقت میلی‌متری در فرآیندهای تولید و نتایج آزمون‌های عملکردی. میشو در این زمینه با ارائه مستندات فنی شفاف و عملکردی که در عمل به اثبات رسیده، خود را به عنوان یک انتخاب هوشمندانه و برتر مطرح کرده است. در این بخش، با نگاهی دقیق‌تر به جزئیات فنی و مقایسه عملکردی، دلایلی را که این برند را به گزینه‌ای قابل اعتماد برای مهندسان حرفه‌ای تبدیل کرده است، بررسی می‌کنیم. این تحلیل نشان خواهد داد که انتخاب محصولات این شرکت، تصمیمی مبتنی بر داده‌های مهندسی و ارزش‌آفرینی بلندمدت است.

کیفیت ساخت و مواد اولیه: بنیان یک عملکرد بی‌نقص

پایداری و طول عمر یک رله، مستقیماً به کیفیت مواد اولیه به کار رفته در آن و دقت فرآیندهای ساخت بستگی دارد. میشو با درک این اصل بنیادین، از همان ابتدا بر روی استفاده از بهترین مواد و پیشرفته‌ترین تکنولوژی‌ های تولید سرمایه‌گذاری کرده است. همانطور که پیش‌تر اشاره شد، این شرکت برای سیم‌پیچی بوبین‌های خود از مس با خلوص بالای شرکت معتبر آلمانی Elektrisola و برای ساخت کنتاکت‌ها از آلیاژهای نقره شرکت FUDA استفاده می‌کند. اهمیت این انتخاب در عملکرد نهایی رله بسیار زیاد است. کنتاکت‌های ساخته شده از آلیاژهای نقره مانند نقره-قلع-اکسید (Silver Tin Oxide) مقاومت بسیار بالایی در برابر پدیده جوش خوردن (Welding) و فرسایش ناشی از جرقه‌های الکتریکی (Arcing) دارند، که این امر به ویژه هنگام سوئیچ کردن بارهای القایی (مانند موتورها) و خازنی (مانند منابع تغذیه سوئیچینگ) حیاتی است. علاوه بر مواد اولیه، فرآیندهای تولید تمام‌اتوماتیک میشو تضمین‌کننده ثبات و یکنواختی در کیفیت محصولات است. این سطح از اتوماسیون، خطاهای انسانی را به حداقل رسانده و تضمین می‌کند که هر رله‌ای که از خط تولید خارج می‌شود، دقیقاً مطابق با مشخصات فنی طراحی‌شده باشد. این توجه به جزئیات، از انتخاب مواد گرفته تا مونتاژ نهایی، بنیانی محکم برای عملکرد بی‌نقص و قابل پیش‌بینی رله‌های میشو در طولانی‌مدت ایجاد می‌کند.

طول عمر و قابلیت اطمینان: آزمون‌های سخت‌گیرانه، نتیجه‌ای ماندگار

یکی از مهم‌ترین معیارهای سنجش کیفیت یک رله، طول عمر مکانیکی و الکتریکی آن است. این اعداد که در دیتاشیت‌های فنی محصولات به دقت ذکر می‌شوند، نتیجه آزمون‌های طولانی‌مدت و سخت‌گیرانه‌ای هستند که در آزمایشگاه‌های پیشرفته انجام می‌گیرند. رله‌های میشو در این زمینه مشخصات فنی بسیار چشمگیری را ارائه می‌دهند. به عنوان مثال، طول عمر مکانیکی (تعداد دفعات قطع و وصل بدون اعمال بار الکتریکی) برای بسیاری از مدل‌های این شرکت، بیش از ۱۰ میلیون سیکل است. همچنین، طول عمر الکتریکی (تعداد دفعات قطع و وصل تحت بار نامی) معمولاً بیش از ۱۰۰,۰۰۰ سیکل می‌باشد. این اعداد به ظاهر ساده، در واقع نشان‌دهنده دوام فوق‌العاده کنتاکت‌ها، استحکام مکانیکی آرمیچر و فنر، و پایداری بوبین در برابر حرارت است. این مشخصات صرفاً ادعاهای تبلیغاتی نیستند، بلکه در آزمایشگاه‌های معتبر این شرکت که تحت نظارت سازمان‌های بین‌المللی مانند UL و TUV فعالیت می‌کنند، به طور مداوم راستی‌آزمایی می‌شوند. این سطح از شفافیت و پایبندی به آزمون‌های استاندارد، به مشتریان این اطمینان را می‌دهد که رله‌ای که انتخاب می‌کنند، نه تنها در روز اول، بلکه پس از هزاران بار استفاده نیز عملکردی ثابت و قابل اعتماد خواهد داشت. این قابلیت اطمینان، به ویژه در کاربردهای صنعتی و خودرویی که هرگونه خرابی می‌تواند منجر به توقف تولید یا خطرات ایمنی شود، از اهمیت ویژه‌ای برخوردار است.

میشو در برابر رقبا: توازن هوشمندانه بین کیفیت ممتاز و قیمت رقابتی

در بازار رله، برندهای اروپایی و ژاپنی مانند Finder ایتالیا و Omron ژاپن، به طور سنتی به عنوان معیارهای کیفیت شناخته می‌شوند و به دلیل عملکرد عالی و دوام بالا، مورد احترام مهندسان قرار دارند. با این حال، این کیفیت ممتاز معمولاً با قیمت بالاتری نیز همراه است. در سوی دیگر بازار، برندهای عمومی و ارزان‌قیمت قرار دارند که اگرچه در نگاه اول از نظر اقتصادی جذاب به نظر می‌رسند، اما اغلب از نظر کیفیت ساخت، ثبات عملکرد و طول عمر، دچار ضعف‌های جدی هستند و استفاده از آن‌ها می‌تواند در بلندمدت هزینه‌های تعمیر و نگهداری بیشتری را به سیستم تحمیل کند. در این میان، میشو با یک استراتژی هوشمندانه، خود را به عنوان یک جایگزین برتر مطرح کرده است. این برند با ارائه محصولاتی که از نظر کیفیت ساخت، مواد اولیه و مشخصات فنی، کاملاً با برندهای تراز اول جهانی رقابت می‌کنند، توانسته است این سطح از کیفیت را با قیمتی بسیار رقابتی‌تر ارائه دهد. منابع متعددی کیفیت رله‌های میشو را هم‌رده با مدل‌های کلاسیک و معتبر امرون (Omron) دانسته‌اند و تاییدیه استفاده از این محصولات در بازارهای سخت‌گیر اروپا و آمریکا، خود گواه این مدعاست.بنابراین، انتخاب میشو یک معامله دوسربرد است: شما کیفیتی در سطح جهانی و قابلیت اطمینانی مشابه برندهای ممتاز دریافت می‌کنید، در حالی که هزینه‌های پروژه خود را به شکل قابل توجهی بهینه می‌سازید. این توازن هوشمندانه بین کیفیت و قیمت، بهترین ارزش خرید (Value for Money) و پایین‌ترین هزینه مالکیت کل (Total Cost of Ownership) را برای مصرف‌کننده به ارمغان می‌آورد.



پارامتر فنی	رله میشو (MPJ1-S-112-C)	رله فیندر (سری 40/55)	رله امرون (سری G2R)	برند عمومی
عمر مکانیکی	> ۱۰ میلیون سیکل	> ۱۰ میلیون سیکل	> ۱۰ میلیون سیکل	متغیر/نامشخص
عمر الکتریکی (تحت بار نامی)	> ۱۰۰,۰۰۰ سیکل	> ۱۰۰,۰۰۰ سیکل	> ۱۰۰,۰۰۰ سیکل	معمولاً کمتر
مقاومت کنتاکت (اولیه)	< ۱۰۰ میلی‌اهم	< ۱۰۰ میلی‌اهم	< ۱۰۰ میلی‌اهم	متغیر
زمان عملکرد (Operate Time)	< ۱۰ میلی‌ثانیه	< ۱۰ میلی‌ثانیه	< ۱۵ میلی‌ثانیه	متغیر
دمای کاری	-40 تا +70 درجه سانتی‌گراد	-40 تا +85 درجه سانتی‌گراد	-40 تا +70 درجه سانتی‌گراد	محدوده کمتر
استانداردها	UL, VDE, CQC, TÜV, CE	UL, VDE, CSA, و غیره	UL, VDE, CSA, و غیره	معمولاً محدود



کاربردهای عملی رله‌های میشو: از خانه تا خط تولید



قدرت و اعتبار یک برند تنها در آزمایشگاه و بر روی کاغذ سنجیده نمی‌شود، بلکه در میدان عمل و در کاربردهای واقعی است که ارزش آن مشخص می‌گردد. رله‌های میشو به دلیل کیفیت ساخت بالا و تنوع گسترده، توانسته‌اند جایگاه خود را در طیف وسیعی از صنایع و محصولات، از پیچیده‌ترین سیستم‌های اتوماسیون صنعتی گرفته تا لوازم خانگی که هر روز از آن‌ها استفاده می‌کنیم، تثبیت کنند. این حضور گسترده نشان‌دهنده انعطاف‌ پذیری و قابلیت اطمینان این محصولات در پاسخ به نیازهای متفاوت و چالش‌های مختلف هر حوزه است. در این بخش، به بررسی سه حوزه کلیدی می‌پردازیم که در آن‌ها رله‌های میشو نقشی حیاتی و اثبات‌شده ایفا می‌کنند.

در تابلوهای برق صنعتی: حفاظت، کنترل و ایزولاسیون مدار

تابلوهای برق، مرکز فرمان و کنترل سیستم‌های صنعتی هستند و عملکرد صحیح و ایمن آن‌ها برای هر کارخانه یا واحد تولیدی حیاتی است. رله‌های میشو در این محیط پرچالش، چندین وظیفه کلیدی را بر عهده دارند. مهم‌ترین کاربرد آن‌ها، ایجاد ایزولاسیون الکتریکی بین مدارهای فرمان (مانند خروجی‌های PLC) و مدارهای قدرت (که موتورها، هیترها و سایر بارهای سنگین را تغذیه می‌کنند) است. این ایزولاسیون از آسیب رسیدن به پردازنده‌های حساس PLC در اثر نویزهای الکتریکی، ولتاژهای برگشتی از بارهای سلفی و یا اتصال کوتاه در مدار قدرت جلوگیری می‌کند. علاوه بر این، رله‌ها به عنوان تقویت‌کننده عمل کرده و سیگنال خروجی کم‌توان PLC را به سطحی می‌رسانند که قادر به راه‌اندازی مستقیم بارهای کوچک یا تحریک بوبین کنتاکتورهای بزرگ باشد. همچنین، در مدارهای حفاظتی، رله‌های میشو در کنار تجهیزات دیگری مانند رله‌های کنترل فاز به کار می‌روند تا از تجهیزات گران‌قیمت در برابر شرایط نامطلوب شبکه برق مانند افت یا افزایش ولتاژ، عدم تقارن فاز و توالی فاز نادرست محافظت کنند. قابلیت اطمینان بالا و عمر طولانی این رله‌ها، آن‌ها را به یک انتخاب ایده‌آل برای استفاده در تابلوهای برق صنعتی تبدیل کرده است، جایی که عملکرد بی‌وقفه و کاهش نیاز به تعمیر و نگهداری، از اولویت‌های اصلی است.

در صنعت خودروسازی ایران: اعتمادی در سطح تولیدکنندگان بزرگ

صنعت خودروسازی، به دلیل شرایط کاری سخت و نیاز به ایمنی و قابلیت اطمینان مطلق، همواره یکی از بهترین محک‌ها برای سنجش کیفیت قطعات الکترومکانیکی بوده است. موفقیت چشمگیر رله‌های خودرویی میشو در این صنعت، به ویژه در بازار ایران، یکی از قوی‌ترین دلایل برای اثبات کیفیت برتر این برند است. این یک نکته کلیدی و بسیار مهم است که رله‌های خودرویی میشو به طور رسمی توسط بزرگترین خودروسازان کشور، یعنی ایران خودرو و سایپا دیزل، مورد تایید قرار گرفته و به صورت انبوه در خطوط تولید این شرکت‌ها استفاده می‌شوند. این تاییدیه به این معناست که محصولات میشو از تمامی آزمون‌های سخت‌گیرانه کیفی و دوام این شرکت‌ها با موفقیت عبور کرده‌اند. این رله‌ها در بخش‌های حیاتی خودرو مانند واحد کنترل الکترونیکی (ECU)، سیستم خنک‌کننده موتور (فن)، بوق، چراغ‌ها، شیشه‌بالابرهای برقی، پمپ بنزین و مدار استارت به کار می‌روند. عملکرد صحیح هر یک از این بخش‌ها برای ایمنی و کارکرد درست خودرو ضروری است و انتخاب میشو توسط این غول‌های صنعتی، نشان‌دهنده سطح بالای اعتماد به قابلیت اطمینان و دوام این محصولات در بلندمدت است. این موفقیت در بازار داخلی، یک پشتوانه محکم برای مصرف‌کنندگانی است که به دنبال یک قطعه با کیفیت و امتحان پس داده هستند.

در لوازم خانگی و سیستم‌های هوشمند: افزایش کارایی و ایمنی

رله‌ها در بسیاری از لوازمی که روزانه در خانه از آن‌ها استفاده می‌کنیم، نقشی پنهان اما حیاتی دارند. از ماشین لباسشویی و ظرفشویی گرفته تا مایکروویو و سیستم‌های تهویه مطبوع، همگی برای کنترل بخش‌های مختلف خود مانند موتورها، پمپ‌ها، المنت‌های گرمایشی و کمپرسورها از رله استفاده می‌کنند. رله‌های عمومی میشو به دلیل ابعاد مناسب، قیمت رقابتی و قابلیت اطمینان بالا، به طور گسترده توسط تولیدکنندگان لوازم خانگی در سراسر جهان به کار گرفته می‌شوند. علاوه بر این، با رشد روزافزون فناوری خانه‌های هوشمند (Smart Home)، کاربرد رله‌ها وارد مرحله جدیدی شده است. در این سیستم‌ها، رله‌های میشو، به ویژه مدل‌های لچینگ (Latching) که مصرف انرژی بسیار پایینی دارند، برای کنترل از راه دور روشنایی، پریزهای برق، پرده‌های برقی و سایر تجهیزات اتوماتیک خانگی استفاده می‌شوند. توانایی کنترل دقیق و ایمن بارهای الکتریکی از طریق یک سیگنال کنترلی ضعیف (که از یک سیستم مرکزی هوشمند ارسال می‌شود)، این رله‌ها را به جزء جدایی‌ناپذیر این اکوسیستم مدرن تبدیل کرده است. کیفیت و ایمنی بالای این محصولات، تضمین‌کننده عملکرد بی‌خطر و پایدار تجهیزات در محیط خانه است.

راهنمای انتخاب و نصب: چگونه بهترین رله میشو را برای پروژه خود انتخاب کنیم؟

انتخاب رله مناسب، فرآیندی است که نیازمند توجه به جزئیات فنی و درک صحیح از نیازهای مدار است. یک انتخاب اشتباه می‌تواند منجر به عملکرد نادرست، کاهش عمر قطعه و حتی آسیب به سایر اجزای سیستم شود. خوشبختانه، با طی کردن چند گام ساده و منطقی، می‌توانید با اطمینان کامل، بهترین رله میشو را برای کاربرد خاص خود انتخاب کنید. این راهنما به شما کمک می‌کند تا با تحلیل نیازهای پروژه، تفسیر صحیح اطلاعات فنی و رعایت نکات ایمنی در نصب، از حداکثر کارایی و قابلیت اطمینان این محصولات باکیفیت بهره‌مند شوید.

گام اول: تحلیل نیازهای مدار (ولتاژ، جریان، نوع بار)

پیش از مراجعه به کاتالوگ محصولات، باید مشخصات دقیق مدار خود را تعیین کنید. سه پارامتر اصلی در این مرحله عبارتند از:

• ولتاژ بوبین (Coil Voltage): این ولتاژ باید با ولتاژ خروجی مدار فرمان شما مطابقت داشته باشد. به عنوان مثال، اگر قصد دارید رله را با یک میکروکنترلر آردوینو یا ESP کنترل کنید، به یک رله با بوبین 5 ولت DC نیاز دارید. برای کاربردهای صنعتی که از PLC استفاده می‌کنند، ولتاژهای 12 ولت DC یا 24 ولت DC رایج هستند و در مدارهای کنترل با برق شهری، ممکن است به رله با بوبین 220 ولت AC نیاز داشته باشید
• .مشخصات کنتاکت (Contact Rating): این پارامتر که معمولاً به صورت ولتاژ و جریان (مثلاً 10A 250VAC) بیان می‌شود، نشان‌دهنده حداکثر توانی است که کنتاکت‌های رله می‌توانند به طور ایمن قطع و وصل کنند. همواره باید رله‌ای را انتخاب کنید که ظرفیت جریان و ولتاژ آن، با یک حاشیه اطمینان مناسب، بالاتر از نیاز بار شما باشد. به عنوان مثال، برای یک بار 7 آمپری، انتخاب یک رله 10 آمپری انتخاب هوشمندانه‌ای است.
• نوع بار (Load Type): این یکی از مهم‌ترین و در عین حال نادیده‌گرفته‌شده‌ترین پارامترهاست. بارهای الکتریکی به دو دسته اصلی تقسیم می‌شوند:
• بارهای مقاومتی (Resistive): مانند المنت‌های حرارتی و لامپ‌های رشته‌ای که جریان را به صورت یکنواخت مصرف می‌کنند.
• بارهای القایی (Inductive): مانند موتورها، سلونوئیدها و ترانسفورماتورها. این بارها در لحظه راه‌اندازی جریان بسیار بالاتری (جریان هجومی) می‌کشند و در هنگام قطع شدن، ولتاژهای برگشتی بسیار بالایی (Back EMF) تولید می‌کنند که باعث ایجاد جرقه (Arc) بین کنتاکت‌ها و فرسایش سریع آن‌ها می‌شود. برای این نوع بارها، باید رله‌ای با ظرفیت جریانی بسیار بالاتر از جریان نامی بار انتخاب کرد یا از مدارهای حفاظتی مانند اسنابر (Snubber) به موازات کنتاکت‌ها استفاده نمود.

گام دوم: خواندن و تفسیر دیتاشیت‌های فنی میشو

دیتاشیت یا برگه اطلاعات فنی، شناسنامه یک قطعه الکترونیکی است و تمام اطلاعات لازم برای استفاده صحیح از آن را در اختیار شما قرار می‌دهد. شرکت میشو برای تمامی محصولات خود، دیتاشیت‌های جامعی را ارائه می‌دهد که درک پارامترهای کلیدی آن برای انتخاب دقیق ضروری است. در اینجا به برخی از مهم‌ترین موارد اشاره می‌کنیم:

• Coil Resistance (مقاومت بوبین): این مقدار که بر حسب اهم (Ω) بیان می‌شود، به شما کمک می‌کند تا جریان مورد نیاز برای فعال کردن رله را محاسبه کنید (با استفاده از قانون اهم: I=V/R). این اطلاعات برای طراحی مدار فرمان و اطمینان از اینکه منبع تغذیه شما توانایی راه‌اندازی رله را دارد، ضروری است.
• Operate Time & Release Time (زمان عملکرد و زمان رها شدن): این پارامترها که بر حسب میلی‌ثانیه (ms) اندازه‌گیری می‌شوند، نشان‌دهنده سرعت سوئیچینگ رله هستند. “Operate Time” مدت زمانی است که طول می‌کشد تا پس از اعمال ولتاژ به بوبین، کنتاکت‌های NO بسته شوند. “Release Time” نیز مدت زمان بازگشت کنتاکت‌ها به حالت اولیه پس از قطع ولتاژ است. این پارامترها در کاربردهای نیازمند به کلیدزنی سریع، اهمیت زیادی دارند.
• Mechanical/Electrical Life (عمر مکانیکی/الکتریکی): همانطور که قبلاً توضیح داده شد، این دو عدد نشان‌دهنده دوام و قابلیت اطمینان رله در بلندمدت هستند و یکی از شاخص‌های اصلی کیفیت ساخت محصول به شمار می‌روند.
• Contact Material (جنس کنتاکت): در دیتاشیت‌ها معمولاً جنس آلیاژ کنتاکت (مانند Silver Alloy, AgSnO2) ذکر می‌شود که به شما درک بهتری از مناسب بودن رله برای انواع بارهای مقاومتی یا القایی می‌دهد.

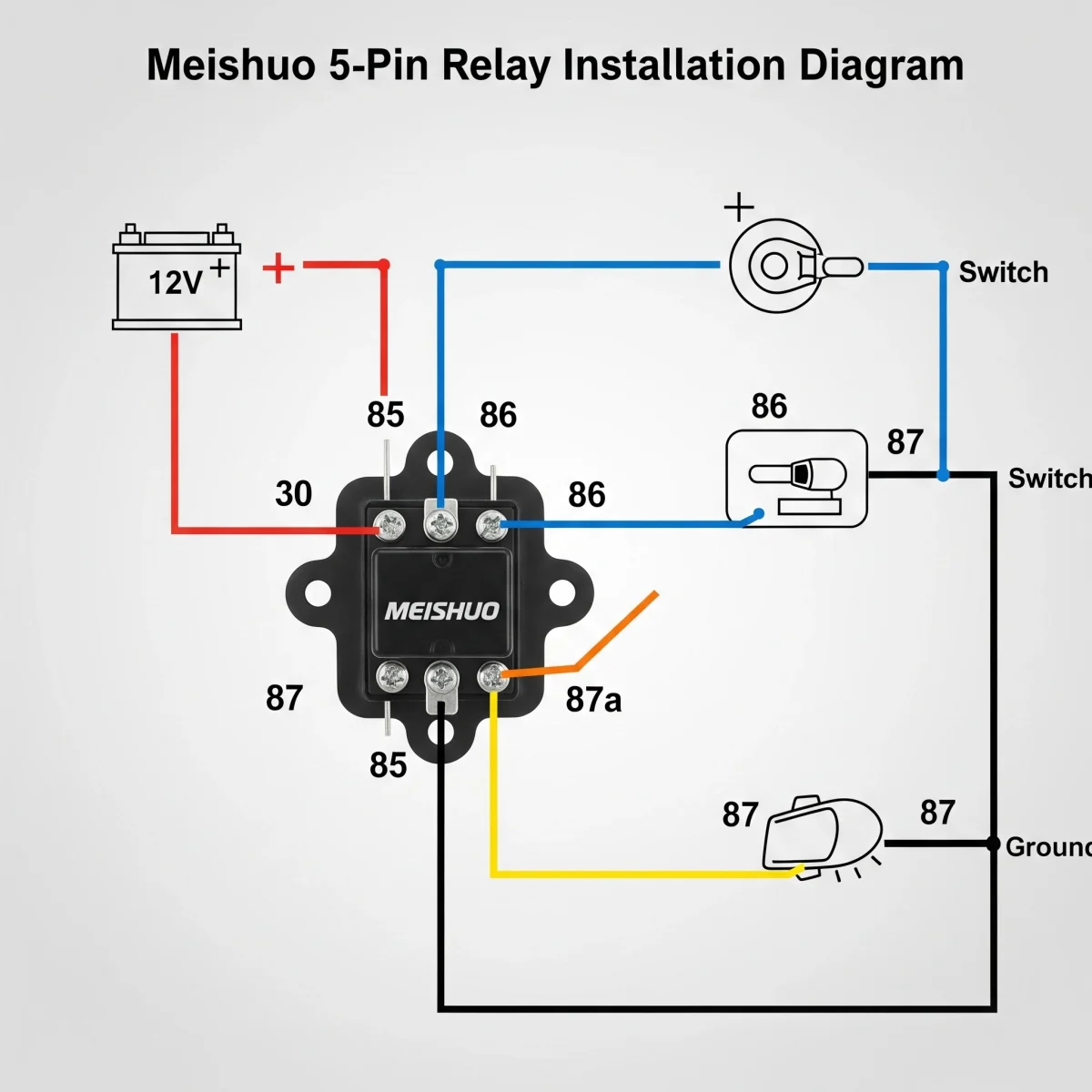

نکات کلیدی در سیم‌کشی و نصب ایمن برای حداکثر کارایی

نصب صحیح و ایمن رله، به اندازه انتخاب آن اهمیت دارد و تضمین‌کننده عملکرد پایدار و طول عمر حداکثری آن است. در اینجا چند نکته کلیدی برای سیم‌کشی رله‌های استاندارد ۵ پایه (SPDT) ارائه می‌شود که دارای پایه‌هایی با شماره‌گذاری استاندارد صنعتی هستند:

• پایه‌های ۸۵ و ۸۶ (بوبین): این دو پایه به مدار فرمان متصل می‌شوند. در رله‌های DC، معمولاً یکی به قطب مثبت و دیگری به قطب منفی منبع تغذیه کنترلی وصل می‌شود. در بسیاری از کاربردها، به ویژه در مدارهای خودرویی، پایه ۸۵ به زمین (اتصال بدنه) و پایه ۸۶ به سیگنال مثبت از کلید یا ECU متصل می‌گردد.
• پایه ۳۰ (مشترک): این پایه، ورودی اصلی مدار قدرت است. منبع تغذیه بار (مثلاً قطب مثبت باتری) باید با یک سیم با ضخامت مناسب به این پایه متصل شود.
• پایه ۸۷ (Normally Open): این پایه، خروجی اصلی رله برای بارهایی است که می‌خواهیم با فعال شدن رله، روشن شوند. سیم خروجی از این پایه به مصرف‌کننده (مانند لامپ یا موتور) متصل می‌شود.
• پایه 87a (Normally Closed): این پایه، خروجی برای بارهایی است که در حالت عادی (غیرفعال بودن رله) روشن هستند و با فعال شدن رله، خاموش می‌شوند. اگر از این قابلیت استفاده نمی‌کنید، این پایه را آزاد بگذارید.

نکات ایمنی و فنی:

• قطع برق: همیشه قبل از شروع سیم‌کشی، منبع تغذیه اصلی را به طور کامل قطع کنید تا از خطر برق‌گرفتگی جلوگیری شود.
• استفاده از دیود هرزگرد (Freewheeling Diode): هنگام استفاده از رله‌های DC، همواره یک دیود معمولی (مانند 1N4007) را به صورت موازی و در جهت معکوس با پایه‌های بوبین (کاتد به سمت مثبت و آند به سمت منفی) نصب کنید. این دیود، ولتاژ برگشتی مخرب تولید شده توسط بوبین در هنگام قطع شدن را خنثی کرده و از آسیب رسیدن به قطعات حساس مدار فرمان (مانند ترانزیستور یا خروجی میکروکنترلر) جلوگیری می‌کند.
• انتخاب سیم مناسب: از سیمی با ضخامت (گیج) متناسب با جریان بار برای پایه‌های ۳۰ و ۸۷ استفاده کنید تا از داغ شدن و افت ولتاژ جلوگیری شود.
• استفاده از سوکت: برای نصب آسان‌تر و امکان تعویض سریع رله در آینده، به خصوص در تابلوهای برق، استفاده از پایه‌ها یا سوکت‌های مخصوص رله به شدت توصیه می‌شود.



جمع‌بندی: میشو، سرمایه‌گذاری بر روی اطمینان و آینده‌نگری

در پایان این بررسی جامع، تصویر روشنی از جایگاه و ارزش برند میشو در صنعت قطعات الکترونیکی شکل می‌گیرد. انتخاب یک رله از این برند، فراتر از خرید یک قطعه ساده، یک تصمیم مهندسی هوشمندانه و یک سرمایه‌گذاری بر روی کیفیت، پایداری و آرامش خاطر است. میشو با تکیه بر دهه‌ها تجربه، نوآوری مستمر و پایبندی بی‌چون‌وچرا به استانداردهای جهانی، توانسته است محصولاتی را خلق کند که در سخت‌ترین شرایط و حساس‌ترین کاربردها، عملکردی بی‌نقص و قابل اعتماد از خود به نمایش می‌گذارند.

ارزش پیشنهادی میشو را می‌توان در چند اصل کلیدی خلاصه کرد:

• کیفیت سازش‌ناپذیر: از انتخاب دقیق بهترین مواد اولیه تا بهره‌گیری از خطوط تولید تمام‌اتوماتیک و اجرای آزمون‌های سخت‌گیرانه در آزمایشگاه‌های مورد تایید بین‌المللی، همه و همه در خدمت تولید محصولی با بالاترین سطح کیفیت هستند.
• قابلیت اطمینان اثبات‌شده: اعتماد بزرگترین تولیدکنندگان صنعتی و خودروسازی در ایران و جهان به محصولات میشو، بهترین گواه بر دوام و عملکرد پایدار این رله‌ها در دنیای واقعی است.
• سبد محصولات جامع: با ارائه راهکارهای تخصصی برای هر صنعتی، از خودرو و اتوماسیون گرفته تا لوازم خانگی و انرژی‌های نو، میشو تضمین می‌کند که برای هر نیازی، یک پاسخ دقیق و بهینه وجود دارد.
• سرمایه‌گذاری هوشمندانه: این برند با ارائه کیفیتی هم‌سطح با برترین نام‌های اروپایی و ژاپنی با قیمتی رقابتی‌تر، بهترین توازن را میان عملکرد و هزینه ایجاد کرده و در نهایت، پایین‌ترین هزینه مالکیت کل را برای کاربران خود به ارمغان می‌آورد.

در دنیایی که پیچیدگی سیستم‌های الکترونیکی روزبه‌روز در حال افزایش است، اطمینان از عملکرد صحیح اجزای بنیادین، بیش از هر زمان دیگری اهمیت دارد. انتخاب یک رله میشو، به معنای انتخاب یک شریک قابل اعتماد برای پروژه‌های شماست؛ شریکی که کیفیت، ایمنی و آینده‌نگری را در قلب هر محصول خود جای داده است.

پادکست راهنمای جامع رله های میشو

سوالات متداول (FAQ)

آیا رله‌های میشو برای کاربردهای حساس صنعتی و بارهای القایی مناسب هستند؟

بله، کاملاً. شرکت میشو رله‌های قدرتمندی را با کنتاکت‌هایی از جنس آلیاژهای پیشرفته نقره (مانند نقره-قلع-اکسید) تولید می‌کند که به طور خاص برای مقاومت در برابر جرقه‌های شدید و جریان‌های هجومی ناشی از بارهای القایی مانند موتورها، کنتاکتورها و شیرهای برقی طراحی شده‌اند. علاوه بر این، عمر الکتریکی بالای این رله‌ها که در دیتاشیت‌های فنی آن‌ها (معمولاً بیش از ۱۰۰,۰۰۰ سیکل تحت بار نامی) ذکر شده، نشان‌دهنده دوام استثنایی آن‌ها در کاربردهای صنعتی پرتکرار است. برای بارهای القایی بسیار سنگین، همواره توصیه می‌شود که در کنار رله باکیفیت، از مدارهای حفاظتی خارجی مانند اسنابر (مدار RC) نیز برای افزایش هرچه بیشتر طول عمر کنتاکت‌ها استفاده شود.

تفاوت اصلی بین رله‌های روبردی (PCB) و رله‌های سوکت‌خور میشو چیست؟

تفاوت اصلی این دو نوع رله در روش نصب و کاربرد آن‌هاست. رله‌های روبردی (PCB) دارای پایه‌هایی هستند که برای لحیم‌کاری مستقیم بر روی برد مدار چاپی طراحی شده‌اند. این نوع رله‌ها برای تولید انبوه تجهیزات الکترونیکی که در آن‌ها قطعات به صورت دائمی نصب می‌شوند، مانند لوازم خانگی یا بردهای کنترل، ایده‌آل هستند. در مقابل، رله‌های سوکت‌خور یا پایه‌دار (Plug-in) طوری طراحی شده‌اند که بر روی یک سوکت یا پایه که خود آن بر روی برد یا ریل DIN در تابلو برق نصب شده، قرار می‌گیرند. این طراحی امکان تعویض سریع و آسان رله را در صورت خرابی یا برای تعمیر و نگهداری، بدون نیاز به هیچ‌گونه لحیم‌کاری، فراهم می‌کند. به همین دلیل، این نوع رله‌ها در تابلوهای برق صنعتی و سیستم‌های اتوماسیون که سهولت در نگهداری اهمیت دارد، بسیار محبوب هستند.

چگونه می‌توان از اصالت محصولات میشو در بازار ایران اطمینان حاصل کرد؟

برای تضمین خرید محصول اصلی و با کیفیت، بهترین و مطمئن‌ترین راه، خرید از نمایندگان رسمی و توزیع‌کنندگان معتبر و شناخته‌شده برند میشو در ایران است. این فروشندگان محصولات را مستقیماً از زنجیره تامین رسمی شرکت دریافت می‌کنند. علاوه بر این، محصولات اصلی میشو دارای ویژگی‌هایی هستند که می‌توان به آن‌ها توجه کرد. این شرکت برای قابلیت ردیابی بهتر و کنترل کیفیت، از کد بچ (batch code) بر روی هر رله استفاده می‌کند که امکان پیگیری محصول در صورت بروز مشکل را فراهم می‌آورد. همچنین به کیفیت چاپ لوگو و مشخصات فنی روی بدنه رله و کیفیت بسته‌بندی آن دقت کنید؛ محصولات اصلی معمولاً دارای چاپ واضح، دقیق و بسته‌بندی باکیفیت هستند.

عمر مفید یک رله میشو در شرایط استاندارد عملیاتی چقدر است؟

عمر مفید یک رله به دو پارامتر اصلی تقسیم می‌شود که هر دو در دیتاشیت‌های فنی میشو به طور شفاف ذکر شده‌اند. اولین پارامتر، عمر مکانیکی است که به تعداد کل دفعاتی که رله می‌تواند بدون هیچ بار الکتریکی بر روی کنتاکت‌هایش قطع و وصل شود، اشاره دارد. این عدد برای رله‌های میشو معمولاً بسیار بالا و در محدوده بیش از ۱۰ میلیون سیکل است. پارامتر دوم و مهم‌تر، عمر الکتریکی است که تعداد دفعات قطع و وصل رله را تحت بار الکتریکی نامی آن نشان می‌دهد. این عدد برای اکثر مدل‌های میشو، بیش از ۱۰۰,۰۰۰ سیکل است. این اعداد که از طریق آزمون‌های استاندارد و طولانی‌مدت به دست آمده‌اند، نشان‌دهنده کیفیت ساخت بسیار بالا، دوام مکانیکی فوق‌العاده و مقاومت بالای کنتاکت‌ها در برابر فرسایش است و به شما اطمینان می‌دهد که این محصول برای سال‌ها عملکردی پایدار خواهد داشت.

رله‌های میشو ساخت کدام کشور هستند؟

شرکت Zhejiang Meishuo Electric Technology Co., Ltd. یک شرکت فناوری پیشرفته و مدرن است که کارخانجات اصلی و مرکز تحقیق و توسعه آن در کشور چین واقع شده است. با این حال، نباید این برند را با تولیدکنندگان عمومی و بی‌نام‌ونشان چینی اشتباه گرفت. میشو یک برند با اعتبار جهانی است که با سرمایه‌گذاری سنگین در اتوماسیون، کسب گواهینامه‌های معتبر بین‌المللی (مانند UL, VDE, TÜV) و صادرات محصولات خود به بیش از ۹۰ کشور جهان، از جمله بازارهای بسیار سخت‌گیر اروپا و آمریکای شمالی، خود را به عنوان یک تولیدکننده در کلاس جهانی تثبیت کرده است. بنابراین، اگرچه مبدا تولید این محصولات چین است، اما کیفیت، فناوری و استانداردهای آن‌ها کاملاً در سطح بین‌المللی قرار دارد.
